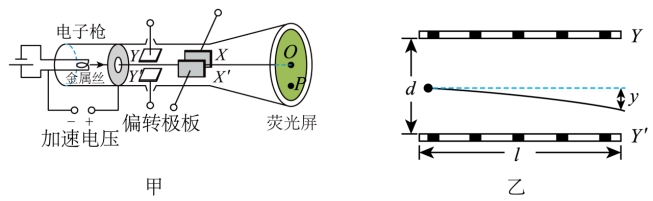

2024·上海宝山·二模)示波管是电子示波器的心脏。如图甲所示,它由电子枪、竖直方向偏转极板YY、水平方向偏转极板XX和荧光屏组成。极板YYʹ 的长度为 l,间距为 d,极板两端加一定电压,其间的电场可视为匀强电场,忽略极板的边缘效应;XX极板间电压为零。电子刚离开金属丝时速度为零,从电子枪射出后以速度 v沿极板中心线进入偏转极板YYʹ,已知电子电荷量为 e,质量为 m,不计电子受到的重力。



47.电子枪的加速电压为

48.图乙是电子在偏转极板YYʹ 间运动的示意图,电子竖直方向的偏移距离为y ,则电子在偏转极板YYʹ 间运动的加速度为           ,电子通过YYʹ极板电势能的变化量为           YYʹ极板间的电压为

49.若电子最后射到荧光屏上的P点,设P点与荧光屏中心O点的竖直距离为h,则对h的大小能产生影响的物理量是(  )

AYYʹ极板间的长度

BYYʹ极板间的距离

CXX极板间的长度

DXX极板间的距离

E.电子枪的加速电压

50.为使电子流在YYʹ极板间不发生偏转,设想在YYʹ极板区域内加一个与电场垂直的匀强磁场,则该匀强磁场的方向为           ,匀强磁场的磁感应强度大小为

51.若电子枪每秒射出n个电子,在上题条件下电子沿极板中心线射到荧光屏上O点,被荧光屏全部吸收,则在前进过程中相邻两电子之间的距离为           ;荧光屏由于吸收电子受到的力的大小为



...
